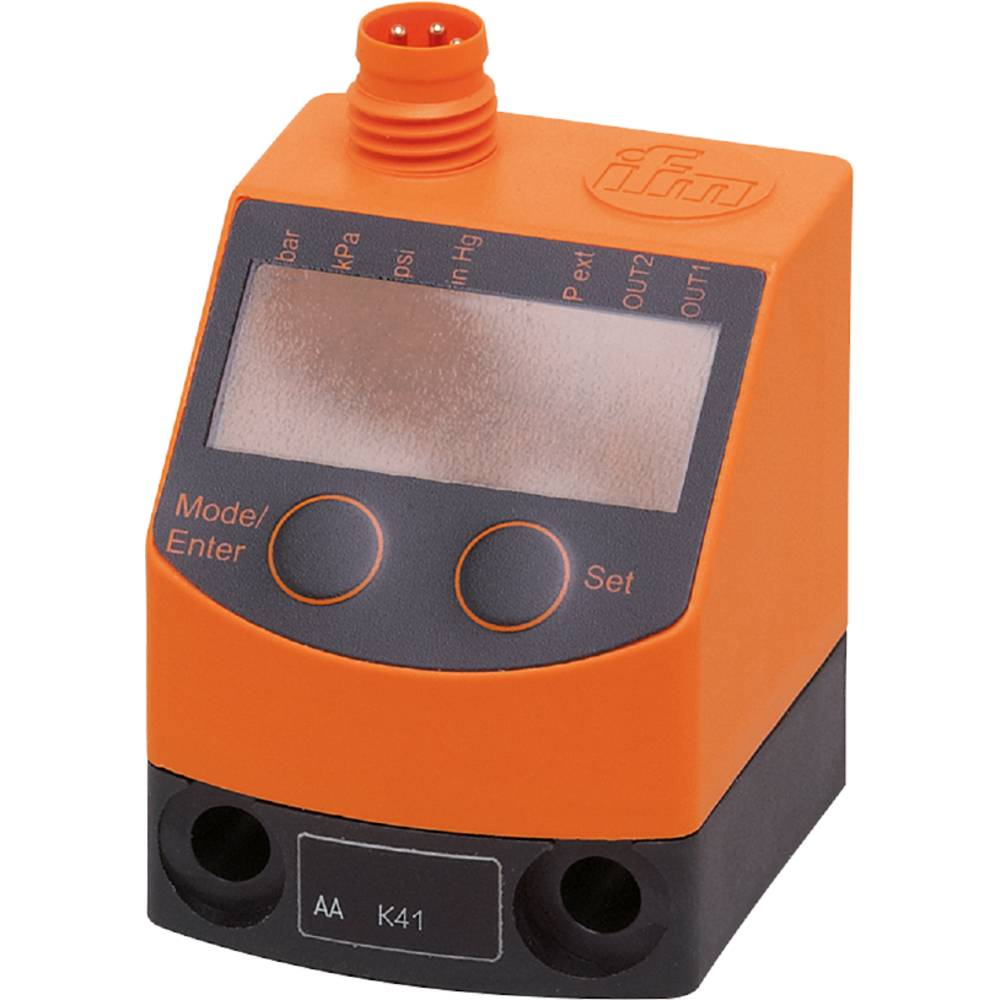

B-Ware ifm Electronic Drucksensor PQ3809 -100 kPa bis 100 kPa M8 Industriesensoren

Technische Daten

•  Analogausgang Strom [mA]: 4...20
• Ansprechzeit [ms]: < 6
• Anzahl der analogen Ausgänge: 1
• Anzahl der digitalen Ausgänge: 1
• Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
• Anzeige: Anzeigeeinheit: 4 x LED, grün; Schaltzustand: 1 x LED, gelb; Funktionsanzeige: alphanumerische Anzeige, 4-stellig; Messwerte: alphanumerische Anzeige, 4-stellig
• Anzeigeeinheit: bar; kPa; psi; inHg
• Druckfestigkeit [psi]: 290
• IO-Link Revision: 1.1
• Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
• Schaltpunktgenauigkeit Spanne: < ± 0,5
• SDCI-Norm: IEC 61131-9 FDIS
• Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
• Umgebungstemperatur-1 [°C]: 0...70
• Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K)
• Applikation: für den industriellen Einsatz
• Ausführung Kurzschlussschutz: getaktet
• Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
• Ausgangssignal: Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
• Bedingt verwendbar für: andere Medien auf Anfrage
• Benötigte Masterportklasse: A
• Bereitschaftsverzögerungszeit [s]: 0,5
• Besondere Eigenschaft: Vergoldete Kontakte
• Betriebsspannung [V]: 18...32 DC; (nach SEL/PEL)
• Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
• Druckart: Relativdruck; Differenzdruck; Vakuum
• Druckfestigkeit [bar]: 20
• Druckfestigkeit [inHg]: 591
• Druckfestigkeit [kPa]: 2000
• Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
• Einstellbare Verzögerungszeit dS, dr [s]: 0; 0,002...5
• Elektrische Ausführung: PNP
• Gesamtzahl Ausgänge: 2
• Gewicht [g]: 87.000
• Hystereseabweichung: < ± 0,25
• In Schritten von [bar]: 0.01
• In Schritten von [inHg]: 0.3
• In Schritten von [kPa]: 1
• In Schritten von [psi]: 0.2
• Kommunikationsschnittstelle: IO-Link
• Kurzschlussschutz: ja
• Lagertemperatur [°C]: -25...85
• Langzeitstabilität: < ± 0,05; (pro 6 Monate)
• Max. Bürde [Ω]: 500
• max. Spannungsabfall Schaltausgang DC [V]: 2
• Mediumtemperatur [°C]: 0...60
• Messbereich [bar]: -1...1
• Messbereich [inHg]: -29,4...29,4
• Messbereich [kPa]: -100...100
• Messbereich [mbar]: -1000...1000
• Messbereich [psi]: -14,6...14,6
• Min. Berstdruck [bar]: 30
• Min. Berstdruck [inHg]: 886
• Min. Berstdruck [kPa]: 3000
• Min. Berstdruck [psi]: 435
• Min. Druckzyklen: 50 Millionen
• Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
• Min. Prozesszykluszeit [ms]: 2.3
• MTTF: 437
• Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Analogausgang; IO-Link; Schaltlogik; Anzug-/Abfallverzögerung; Dämpfung; Anzeigeeinheit
• Profile: Smart Sensor: Process Data Variable; Device Identification
• Prozessanschluss: Gewindeanschluss G 1/8 Innengewinde Innengewinde:M5
• Prozessdaten analog: 1
• Prozessdaten binär: 2
• Rückschaltpunkt rP [bar]: -0,99...0,99
• Rückschaltpunkt rP [inHg]: -29,1...29,1
• Rückschaltpunkt rP [kPa]: -99...99
• Rückschaltpunkt rP [psi]: -14,4...14,4
• Schaltfrequenz DC [Hz]: < 100
• Schaltpunkt SP [bar]: -0,98...1
• Schaltpunkt SP [inHg]: -28,8...29,4
• Schaltpunkt SP [kPa]: -98...100
• Schaltpunkt SP [psi]: -14,2...14,6
• Schutzart: IP 65
• Schutzklasse: III
• SIO-Mode: ja
• Sprungantwortzeit Analogausgang [ms]: 6
• Steckverbindung: Pinlayout: 0060 - Steckverbindung: 1 x M8; Codierung: A; Kontakte: vergoldet
• Stromaufnahme [mA]: < 50
• Temperaturkoeffizient Nullpunkt: 0,2; (0...60 °C)
• Temperaturkoeffizient Spanne: 0,2; (0...60 °C)
• Überspannungsschutz: ja; (< 40 V)
• Vakuumfestigkeit [mbar]: -1000
• Verpolungsschutz: ja
• Watchdog integriert: ja
• Werkstoffe in Kontakt mit dem Medium: Messing; FKM; Silizium (beschichtet); PBT

Typ

PQ3809

Anschluss

M8

Ausgänge

PNP

Ausgangssignal (min.)

4mA

Ausgangssignal (max.)

20mA

Schnittstellen

IO-Link

Messbereich (Druck) (min.)

-100kPa

Messbereich (Druck) (max.)

100kPa

Messbereich (Druck)

-100 kPa bis 100 kPa

Betriebsspannung min.

18V/DC

Betriebsspannung max.

32V/DC

Betriebsspannungsbereich

18 - 32 V/DC

Kontaktart

1 Öffner

1 Schließer

Analog

Schlauch-Anschluss

G1/8 IG

M5 IG

Min. Temperatur

0°C

Max. Temperatur

70°C

RoHS-konform

Ja

Inhalt

1St.

Produkt-Art

Drucksensor
