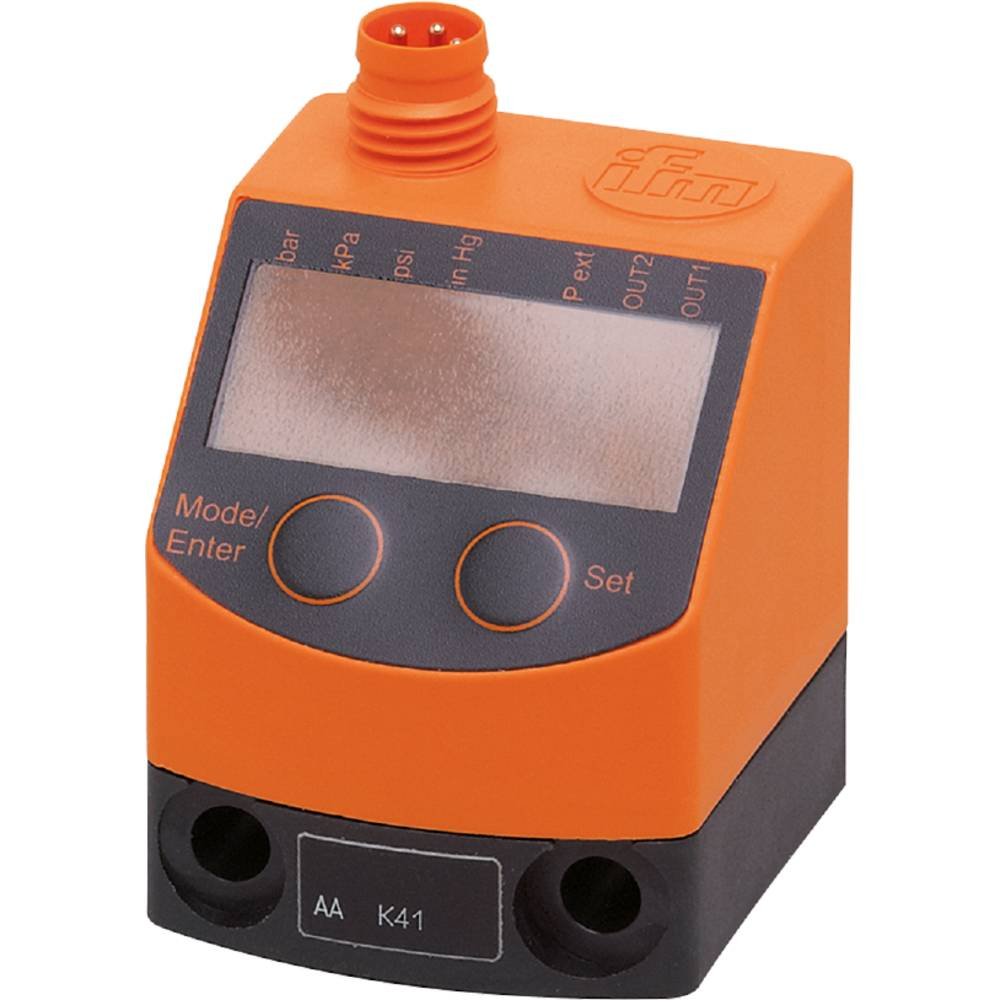

Rafrænn þrýstiskynjari af gerðinni ifm PQ3809 -100 kPa til 100 kPa M8 iðnaðarskynjarar

Tæknilegar upplýsingar

• Útgangsstraumur hliðræns [mA]: 4...20
• Svarstími [ms]: < 6
• Fjöldi hliðrænna útganga: 1
• Fjöldi stafrænna útganga: 1
• Fjöldi inntaks og úttaks: Fjöldi stafrænna úttaks: 1; Fjöldi hliðrænna úttaks: 1
• Skjár: Skjáeining: 4 x græn LED; Skiptistaða: 1 x gul LED; Virkni: 4 stafa bókstafa- og tölustafaskjár; Mæligildi: 4 stafa bókstafa- og tölustafaskjár
• Skjalaeining: bar; kPa; psi; inHg
• Þrýstiþol [psi]: 290
• IO-Link útgáfa: 1.1
• Frávik einkennandi ferils: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Passing Straight Line (stilling fyrir lægsta gildi); LS = stilling fyrir takmörkunarpunkt)
• Nákvæmni rofapunkts: < ± 0,5
• SDCI staðall: IEC 61131-9 FDIS
• Sendingartegund IO-Link: COM2 (38,4 kBaud)
• Umhverfishitastig -1 [°C]: 0...70
• Endurtekningarhlutfallssvið: < ± 0,1; (fyrir hitasveiflur < 10 K)
• Notkun: til iðnaðarnotkunar
• Skammhlaupsvörn: púlsuð
• Útgangsvirkni: Venjulega lokuð / Venjulega opin; (stillanlegt)
• Útgangsmerki: Skiptimerki; Analogt merki; IO-Link; (stillanlegt)
• Hægt að nota með skilyrðum fyrir: aðra miðla ef óskað er
• Nauðsynlegur aðalhafnarflokkur: A
• Tilbúningstími [s]: 0,5
• Sérstakur eiginleiki: Gullhúðaðir tengiliðir
• Rekstrarspenna [V]: 18...32 DC; (samkvæmt SEL/PEL)
• Stöðug straumgildi rofaútgangs DC [mA]: 100
• Tegund þrýstings: Hlutfallslegur þrýstingur; Mismunadrifþrýstingur; Lofttæmi
• Þrýstiþol [bör]: 20
• Þrýstiþol [inHg]: 591
• Þrýstiþol [kPa]: 2000
• Tilskipun um þrýstibúnað: Góð verkfræðivenja; hentugur fyrir vökva í vökvaflokki 2; vökva í vökvaflokki 1 sé þess óskað.
• Stillanlegur seinkunartími dS, dr [s]: 0; 0,002...5
• Rafmagnsútgáfa: PNP
• Heildarfjöldi útganga: 2
• Þyngd [g]: 87.000
• Hýsteresisfrávik: < ± 0,25
• Í [stika] þrepum: 0,01
• Í skrefum [inHg]: 0,3
• Í skrefum [kPa]: 1
• Í þrepum [psi]: 0,2
• Samskiptaviðmót: IO-Link
• Skammhlaupsvörn: já
• Geymsluhitastig [°C]: -25...85
• Langtímastöðugleiki: < ± 0,05; (á 6 mánuðum)
• Hámarksálag [Ω]: 500
• Hámarksspennufall við jafnstraumsrofaútgang [V]: 2
• Miðlungshitastig [°C]: 0...60
• Mælisvið [stika]: -1...1
• Mælisvið [inHg]: -29,4...29,4
• Mælisvið [kPa]: -100...100
• Mælisvið [mbör]: -1000...1000
• Mælisvið [psi]: -14,6...14,6
• Lágmarks sprengiþrýstingur [bör]: 30
• Lágmarks sprengiþrýstingur [inHg]: 886
• Lágmarks sprengiþrýstingur [kPa]: 3000
• Lágmarks sprengiþrýstingur [psi]: 435
• Lágmarks prenthringrásir: 50 milljónir
• Lágmarks einangrunarviðnám [MΩ]: 100; (500V DC)
• Lágmarks ferlistími [ms]: 2,3
• MTTF: 437
• Breytustillingarmöguleikar: Hysteresis / Gluggi; Venjulega lokað / Venjulega opið; Analog útgangur; IO-tenging; Rofalogík; Seinkun inn-/úttaks; Dempun; Skjáeining
• Prófílar: Snjallskynjari: Breyta í ferlisgögnum; Auðkenning tækja
• Ferlitenging: Skrúfgangur G 1/8 innri skrúfgangur; Innri skrúfgangur: M5
• Gögn um hliðræn ferli: 1
• Vinnslugögn í tvíundasniði: 2
• Endurstillingarpunktur rP [stika]: -0,99...0,99
• Endurstillingarpunktur rP [inHg]: -29,1...29,1
• Skiptipunktur rP [kPa]: -99...99
• Endurstillingarpunktur rP [psi]: -14,4...14,4
• Skiptitíðni DC [Hz]: < 100
• Skiptipunktur SP [stika]: -0,98...1
• Skiptipunktur SP [inHg]: -28,8...29,4
• Skiptipunktur SP [kPa]: -98...100
• Skiptipunktur SP [psi]: -14,2...14,6
• Verndarflokkur: IP 65
• Verndarflokkur: III
• SIO stilling: já
• Skrefsvörunartími hliðræns útgangs [ms]: 6
• Tengi: Pinnauppsetning: 0060 - Tengi: 1 x M8; Kóðun: A; Tengipunktar: gullhúðaðir
• Straumnotkun [mA]: < 50
• Hitastuðull við núllpunkt: 0,2; (0...60 °C)
• Hitastuðullsbil: 0,2; (0...60 °C)
• Yfirspennuvörn: já; (< 40 V)
• Tómarúmsviðnám [mbar]: -1000
• Öfug pólunarvörn: já
• Innbyggt eftirlitshundur: já
• Efni sem komast í snertingu við miðilinn: Messing; FKM; Kísill (húðað); PBT

gerð

PQ3809

Tenging

M8

Útgönguleiðir

PNP

Útgangsmerki (lágmark)

4mA

Útgangsmerki (hámark)

20mA

viðmót

IO-tengi

Mælisvið (þrýstingur) (lágmark)

-100 kPa

Mælisvið (þrýstingur) (hámark)

100 kPa

Mælisvið (þrýstingur)

-100 kPa til 100 kPa

Lágmarks rekstrarspenna

18V/jafnstraumur

Hámarks rekstrarspenna.

32V/jafnstraumur

Rekstrarspennusvið

18 - 32 V/jafnstraumur

Tegund tengiliðar

1 opnari

1 lokara

Analog

Tenging við slöngu

G1/8 IG

M5 IG

Lágmarkshitastig

0°C

Hámarkshitastig

70°C

RoHS-samræmi

Já

Efnisyfirlit

1 stk.

Tegund vöru

Þrýstingsskynjari
