Hager ZH43 X1 dreifiskápur á lager, heildar dreifiskápur, tæknileg fylgihlutir

Vörulýsing

Afhendingarumfang

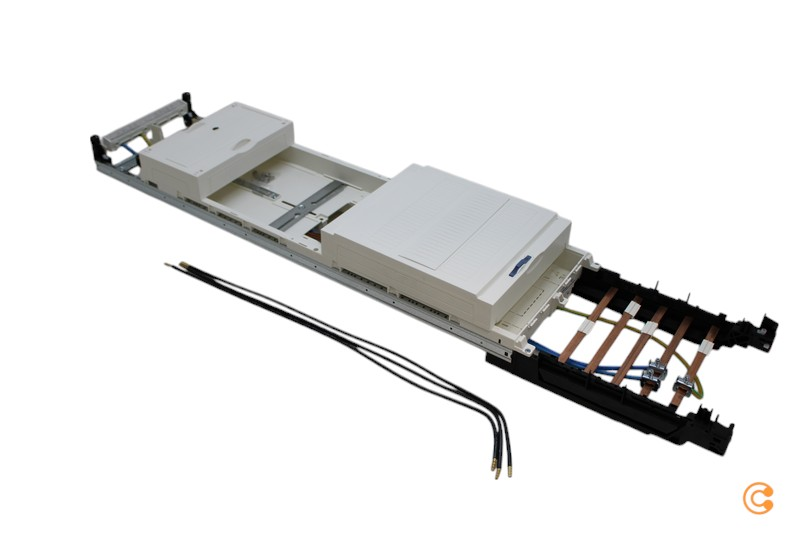

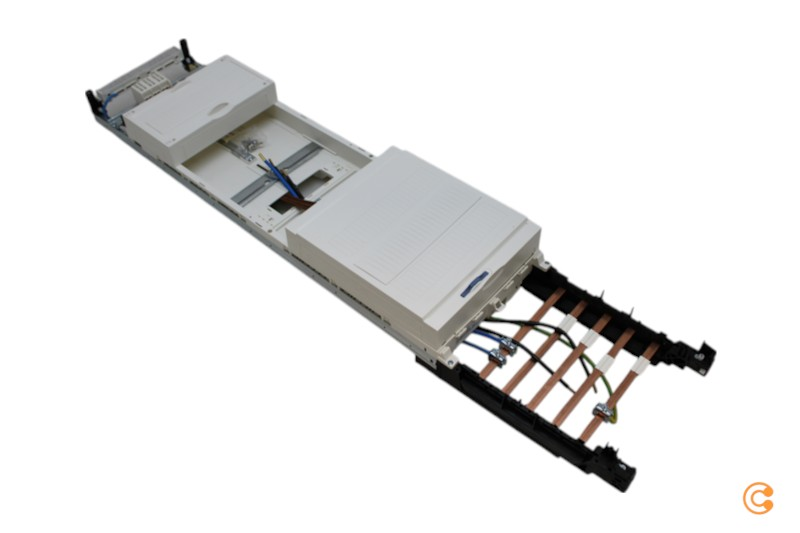

Heildarspjald, alhliða Z, 1 metra staðsetning, 3 punktar, H=1200 mm, einhluta. Mælaskápslausn, skáphús samkvæmt DIN VDE 0603/1, víddarstaðli DIN 43 870 fyrir utanborðs-, innfellda eða hálfinnfellda uppsetningu. Samanstendur af skáp með hurð úr duftlökkuðum, bökuðum enamel, sterklega sniðnum 1 mm þykkri stálplötu. Innra klæðning alfarið úr plasti. Kapalinntök að ofan og neðan með innbyggðum plastflansplötum. Forgötuð útsláttarop á aftanverðum plasthlutanum. Strætisbrautargengöng sem verkfæralausir, hliðaropnanlegir flansar á báðum hliðum neðst, sem gerir kleift að tengja saman mismunandi skápa eða í tengslum við kapaltengingarkassa og tengibúnað. Auk gegnumrennslis í NAR (netaðgangssvæði) eru einnig op í AAR (aðgangssvæði) (fyrir uppsetningarhæðir 1100 og 1400 mm) og RfZ (viðmiðunarsvæði) svæðum (fyrir uppsetningarhæð 1100 mm). Innfelld hurð með földum, stillanlegum hjörum, hægt að festa hægra eða vinstra megin með 110° opnunarhorni. Hurðarlás með lás. Hægt er að skipta út hurðarlás fyrir aðra læsingarbúnaði. Skápa má flansa saman hlið við hlið og stafla. Stærð skápa: 1 til 5 hólf með 72 til 540 einingum (MU). Athugið: Samkvæmt VDE-AR-N 4100:2019-04 verður að setja aðalkapalinn að neðan eða frá hliðinni í neðra tengihólf mæliskápsins og tengja hann þar. Hæð: __ mm (1100 mm eða 1400 mm) Breidd: __ mm Dýpt: 205 / 160 mm, RAL litur: 9010 Verndunartegund 44, verndarflokkur II Málstraumur straumleiðarakerfisins: 250 A Hönnun samkvæmt VDE-AR-N 4100:2019-04 Mælikerfi fyrir __ mælastöðu(r). Samkvæmt tæknilegum tengiskilyrðum (TAB) dreifikerfisstjóra (DNO) fyrir: Rafræna heimilismæla (eHZ) eða mæla með 3 punkta festingu (3HZ). Fyrir veitukerfi með dæmigerða heimilisnotkun, hámark 63 A (10 mm²) samkvæmt DIN 18015-1 (íbúðir, almenn, vara, hitadæla). Fyrir samfellda straumnotkun, hámark 32 A (10 mm²) samkvæmt VDE-AR-N 4100:2019-04 (t.d. sólarorku allt að 22 kW). Fyrir samfellda straumnotkun, hámark ... 44 A.

Lýsing

Heildarspjald, alhliða Z, 1 metra staðsetning, 3 punktar, H=1200 mm, einhluta. Mælaskápslausn, skáphús samkvæmt DIN VDE 0603/1, víddarstaðli DIN 43 870 fyrir utanborðs-, innfellda eða hálfinnfellda uppsetningu. Samanstendur af skáp með hurð úr duftlökkuðum, bökuðum enamel, sterklega sniðnum 1 mm þykkri stálplötu. Innra klæðning alfarið úr plasti. Kapalinntök að ofan og neðan með innbyggðum plastflansplötum. Forgötuð útsláttarop á aftanverðum plasthlutanum. Strætisbrautargengöng sem verkfæralausir, hliðaropnanlegir flansar á báðum hliðum neðst, sem gerir kleift að tengja saman mismunandi skápa eða í tengslum við kapaltengingarkassa og tengibúnað. Auk gegnumrennslis í NAR (netaðgangssvæði) eru einnig op í AAR (aðgangssvæði) (fyrir uppsetningarhæðir 1100 og 1400 mm) og RfZ (viðmiðunarsvæði) svæðum (fyrir uppsetningarhæð 1100 mm). Innfelld hurð með földum, stillanlegum hjörum, hægt að festa hægra eða vinstra megin með 110° opnunarhorni. Hurðarlás með lás. Hægt er að skipta út hurðarlás fyrir aðra læsingarbúnaði. Skápa má flansa saman hlið við hlið og stafla. Stærð skápa: 1 til 5 hólf með 72 til 540 einingum (MU). Athugið: Samkvæmt VDE-AR-N 4100:2019-04 verður að setja aðalkapalinn að neðan eða frá hliðinni í neðra tengihólf mæliskápsins og tengja hann þar. Hæð: __ mm (1100 mm eða 1400 mm) Breidd: __ mm Dýpt: 205 / 160 mm, RAL litur: 9010 Verndunartegund 44, verndarflokkur II Málstraumur straumleiðarakerfisins: 250 A Hönnun samkvæmt VDE-AR-N 4100:2019-04 Mælikerfi fyrir __ mælastöðu(r). Samkvæmt tæknilegum tengiskilyrðum (TAB) dreifikerfisstjóra (DNO) fyrir: Rafræna heimilismæla (eHZ) eða mæla með 3 punkta festingu (3HZ). Fyrir veitukerfi með dæmigerða heimilisnotkun, hámark 63 A (10 mm²) samkvæmt DIN 18015-1 (íbúðir, almenn, vara, hitadæla). Fyrir samfellda straumnotkun, hámark 32 A (10 mm²) samkvæmt VDE-AR-N 4100:2019-04 (t.d. sólarorku allt að 22 kW). Fyrir samfellda straumnotkun, hámark ... 44 A.

Nánari upplýsingar

• Stærð: (B x H) 250 mm x 1200 mm
• Efni: 1
• Hæð: 1200
• Breidd: 250
• Tegund vöru: Fylltu út reitinn
