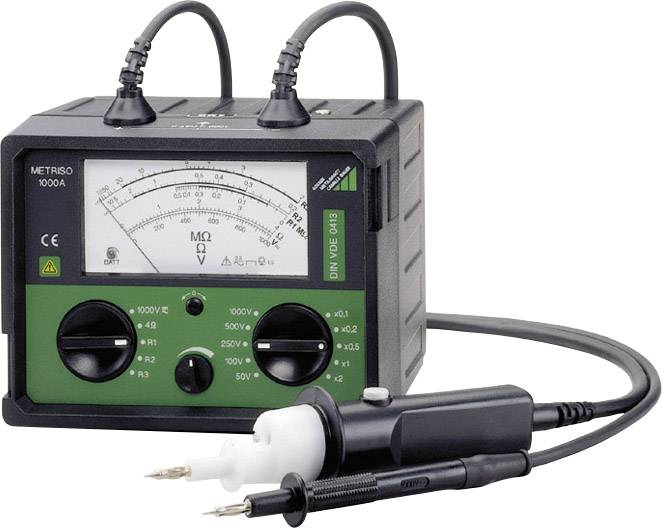

Einangrunarmælitæki frá Gossen Metrawatt M 540 C, 50 V, 100 V, 250 V, 500 V, 1000 V.

Einangrunarprófari

Einangrunarprófarinn er hannaður til að mæla einangrunarviðnám í spennulausum tækjum og uppsetningum með nafnspennu allt að 1000 V. Hann er notaður til að prófa viðnám jarðleiðara, verndarleiðara og spennujafnleiðara, sem og tengingar og klemma þeirra. Þökk sé innbyggðu vísiljósi í prófunarmælinum er hægt að meta einangrunarviðnámið fljótt og auðveldlega. Svo lengi sem ljósið lýsir eru lágmarksgildi einangrunarviðnáms samkvæmt VDE 0100 uppfyllt.

Helstu eiginleikar:

• Prófunarspennur: 50 V, 100 V, 250 V, 500 V og 1000 V
• Fljótprófun með merkjaljósi: Ljósið gefur til kynna að einangrunarkröfur séu uppfylltar.
• Mælisvið:
  • Einangrunarviðnám: Allt að 400 MOhm
  • Lágt viðnámsmæling: Allt að 4 ohm
• Mæliflokkur: CAT II 1000 V – hentugur til mælinga í rafbúnaði og uppsetningum með minni áhættu (t.d. heimilistækjum).
• Skjár: Analog – sýnir viðnámið sjónrænt.

Tæknilegar upplýsingar:

• Verndarflokkur: IP52 (varið gegn skaðlegu magni af ryki og vatnsdropa)
• Aflgjafi: 6 x 1,5 V mónó rafhlöður
• Kvörðun: Verksmiðjustaðall (ekkert vottorð er gefið út, en há nákvæmni er tryggð)
• Stærð (L x B x H): 110 x 165 x 125 mm
• Þyngd: 1,2 kg
• Hámarks prófunarspenna: 1000 V
• Hámarks einangrunarviðnám: 400 MOhm

Þessi einangrunarprófari býður upp á áreiðanlega lausn til að prófa einangrun og jarðmótstöðu og er ómissandi í mörgum rafmagnsuppsetningarforritum.
