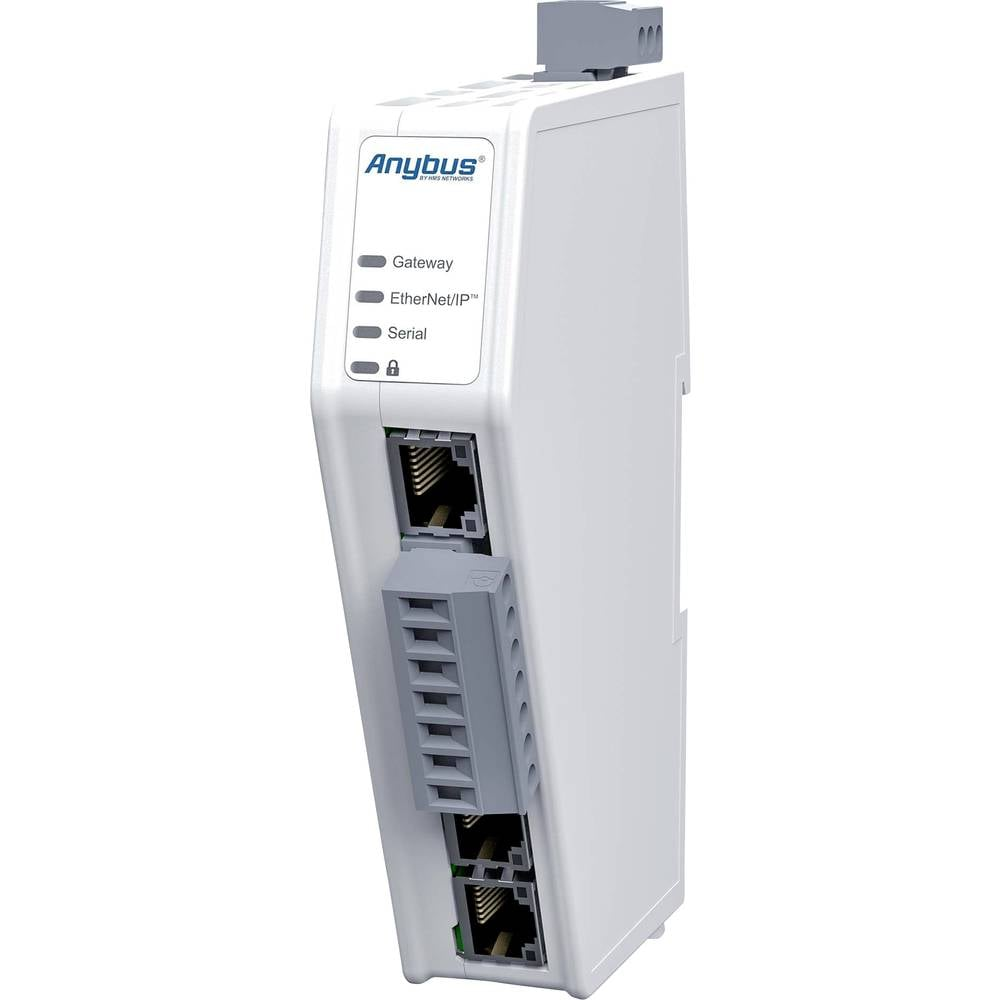

B-lager Anybus Abc3007 Hms iðnaðar raðbreytir RS ​​232 RS 485 Modbus RTU eining

• Stærð (L x B x H) með raðtengingu og rafmagnstengi: 98 x 27 x 144 mm
• Þyngd: 150 g
• Hnappar og rofar: Endurstillingarhnappur og öryggisrofi
• LED-ljós: Stöðuvísir fyrir gáttina sem og fyrir yfirbyggða iðnaðarnetið og raðnetið
• IP verndunarflokkun: IP20
• Efni húss: PC ABS, UL 94 VO
• Festing: DIN-skinn (35 * 7,5/15)
• UMHVERFI
• Rekstrarhitastig: -25 til +70 °C
• Geymsluhitastig: 40 til 85 °C
• Rakastig: 0-95% án þéttingar
• Uppsetningarhæð: Allt að 2.000 m
• Aflgjafi
• Inntaksspenna: 12 - 30 V/DC
• Orkunotkun: Dæmigert gildi: 160 mA við 24 V, hámark 400 mA við 12 V
• Tenging við rafmagn: 3 pinna Phoenix tengi
• Vernd: Öfug pólun og skammhlaupsvörn
• RAÐTENGING RS232/485
• Tengingar: 1 x RS232/RS485
• Baud-hraði: 1200 bit/s til 128 kbit/s
• Hámarksfjöldi stöðva: 31
• Einangrun: Galvanísk aðskilnaður
• Tengi: 7 pinna Phoenix tengi
• Hámarksfjöldi hnúta: 31
• MODBUS RTU
• Rekstrarhamur: Master
• Studdar aðgerðir: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
• Hámarksfjöldi skipana: 150
• Stærð inntaksgagna: 1024 bæti
• Stærð úttaksgagna: 1024 bæti
• ETHERNET TENGIR
• Tengingar: 2 x Ethernet
• Einangrun: Galvanísk aðskilnaður
• Bitahraði: 10/100 Mbps fullur tvíhliða
• Tengi: RJ45
• Rofi: Tvöfaldur tengisrofi með skurði
• ETHERNET/IP
• Rekstrarhamur: Millistykki (Slave)
• Fréttir: Óbeint og skýrt
• Hámarksfjöldi skannatenginga: 1 inntak/úttak („einkaréttur eigandi“ tenging), 3 „aðeins hlustunar“ eða „aðeins inntak“ tengingar
• Stærð inntaksgagna: 1.448 bæti (með „Stórum áfram opnum“)
• Stærð úttaksgagna: 1.448 bæti (með „Stórum áfram opnum“)
• Netafritun: Device Level Ring (DLR), byggt á beacon
• Hraðtenging: Flokkur B
• Vottun: ODVA-samhæft

Tengiviðmót

RS-232

RS-485

Modbus-RTU

Ethernet/IP

gerð

HMS iðnaðar

Hámarks rekstrarhitastig

+70°C

Lágmarks rekstrarhitastig

-25°C

Rekstrarspenna (upplýsingar)

12-30 V/DC

Rekstrarhitastig

-25 til +70°C

Stærðir

(B x H) 27 mm x 144 mm

Hámarksstraumnotkun

400mA

Hæð

144 mm

Breidd

27mm

Tengiviðmót

Ethernet/IP

orkunotkun

160mA

Tegund vöru

Raðbreytir
